微少電流の変化を目で見る必要があるので、微少電流計と言うか微少電流の変化を表示するものを作った。
こちらを参考にさせて頂いて、CPUをPICからG10（R5F10Y47）に変更し、表示装置をLCDからPC（パソコン）に変更した。
動作の概要
微少電流計2（mbed+INA226版）
2019/08/15
24bitのADC（MCP3901）の生値をSPIで取得してUARTでPCに送信し、生値の処理や表示は全部PC側で行う･･･G10にはSPI-UARTゲートウエイのような働きをさせる。
電源は、ADCが5V、CPUもG10は5Vで使えるので、電源は5V一本でOK。
- CPUのメインクロックは内蔵OSCを20MHzで使用。
- UARTは2,000,000=2Mbps･･･こんな高速度でPCと通信できるのか分からなかったけど、やってみたら普通に通信できた。
- SPIはポートをソフトでパタパタして実現した。速度は、6byte取得に56uS=9.3uS/byte → 107,143byte/秒 → 856Kbps。
- 200μS毎のインターバル割込みでサンプリングしてUARTで送信（5Ksps）。

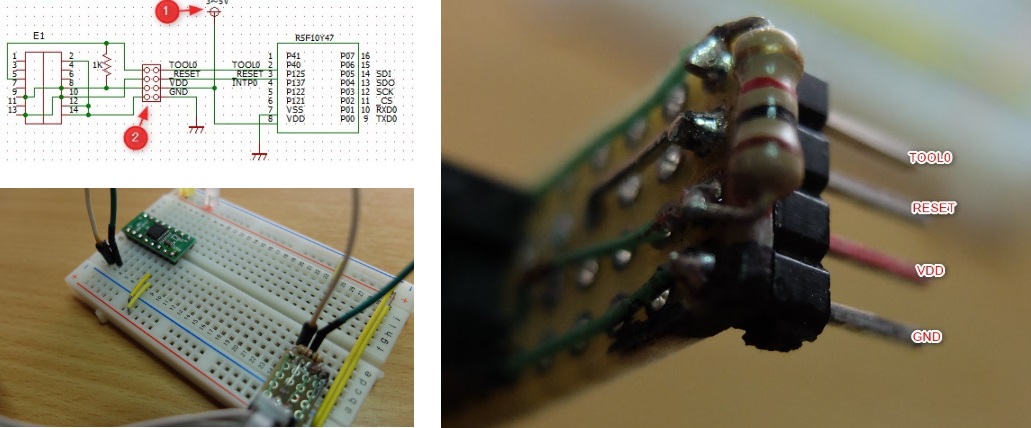

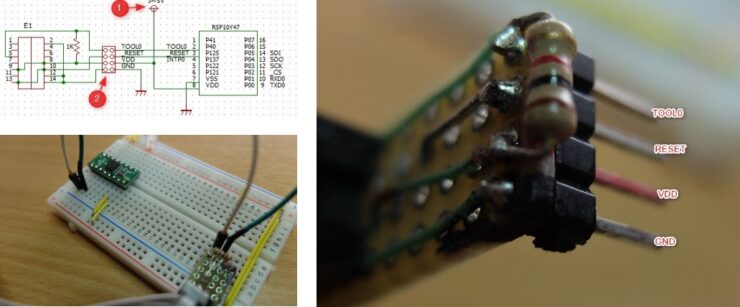

左がCPU、右がADC。
CPU：R5F10Y47（秋月）
ADC：MCP3901A0-I/SS（ミスミ）＋変換基板（秋月）
PCとの接続はFT232ケーブルの5Vタイプ（秋月）で、5V電源もこのケーブルからもらってる。
※ADCは3.3Vタイプの3911も出てる。
SPI
このADCは24bitでSPIインターフェースだ。
CH0とCH1の2CH有り、各CHが24bitなので合計で48bit=6byteがSPIで出力される。
LAP-Cで見るとこんな感じ。
読み出すときは_CSをLOWに固定したままで、_DR=0を確認しながら単純に連続で6バイト読み込めばOK。なのでADC初期化終了時に_CS=0にしてしまえば、後は_CSを動かす必要は無い＝6byte毎に_CSを上下させる必要は無い（元記事では6byte毎に_CSを動かしてるけど、そうしなくても取得できます）。
CとアセンブラでSPI動作を書く
PCとの通信にはUARTが必要なのだが、G10はSPIかUARTのどっちかしか使えないんで、SPIはポートを自分でパタパタすることにした。
G13だとSPIとUART両方を同時に使えるんで、G13で動作チェックして、大体OKになってからG10に移植した（G13はちょい大きいし勿体ないんで）。
SPI操作はアセンブラにした（先にCで書いておいて、動作確認後にアセンブラで書き直した）。
コードはこれ。アセンブラで書き直すとCの約二倍の速度になる。
// Cでの連続6バイト入力（検証済み）
uint8_t* SPIRcv6(uint8_t rd[])
{
int i, lp;
uint8_t BitPos, data;
for (lp=0; lp<6; ++lp) {
data = 0;
BitPos =0x80; // ビット位置リセット
for(i=0; i<8; i++){ // 8ビット繰り返し
SCK = 0;
SCK = 0;
SCK = 1;
if (SDI) data |= BitPos;// ビット入力
BitPos = BitPos >> 1; // ビットシフト
}
rd[lp] = data;
}
SCK = 1;
return(rd); // 受信データ*を戻す
}
=======================================================================================
; 自分用のアセンブラ関数用ファイル 2018/8/9
;=======================================================================================
; PUBLIC宣言はここ（TEXT内で宣言すると引数のアドレスが変になる）
.PUBLIC _asmSPIRcv6
; TEXT
.SECTION .text,TEXT
;---------------------------------------------------------------------
; void _asmSPIRcv6(uint8_t* data)
; AX=data pointer
; 6byte取得に56uS=9.3uS/byte → 107,143byte/秒
;---------------------------------------------------------------------
_asmSPIRcv6:
push hl ; HLは要保存
movw hl,ax ; 引数はAXで届くんで HL ← data
; for(X=0; X<6; ++X)
clrb x ; X は6byteカウント用
.lp0:
clrb b ; B は8bitカウント用
clrb c ; C はMISOを1byteに纏めたもの（それを[HL]に入れる）
mov d,#0x80 ; D は bit7-6-5...0 とシフトしてる
.lp1:
; 立ち上がりエッジをCLKに出力
mov a,p0
and a,#0xf7 ; CLK=0 P0.3=0
mov p0,a
or a,#0x8 ; CLK=1 P0.3=1
mov p0,a
; MISO（P0.4）を読む
mov a,p0 ; A=MISO
and a,#0x10 ; check MISO bit
bz $.lp2 ; if 0 skip
; MISO=HならCにDのbitをセット
mov a,c
or a,d ; D goes to 0x80-0x40-0x20...0x0
mov c,a ; set to C
.lp2:
mov a,d ; shr D
shr a,1
mov d,a
; chek 8 bits loop
inc b ; ++B
mov a,b
cmp a,#8
bnz $.lp1
; set 8 bits to data[]
mov a,c
mov [hl],a
incw hl
; chk 6 loop count
inc x ; ++X
mov a,x
cmp a,#6
bnz $.lp0
; end
pop hl
retRL78の変態アセンブラ
RL78アセンブラ言語仕様のリンク
RL78ユーザーズ・マニュアル（S1コアの命令セットはP32～）
RL78のアセンブラを良く知らないんで適当に書いてるけど、今のところは動いてる。
Cからの引数の受け渡しや戻り値などの決まりは、Cで書いてコンパイル・オプションでアセンブラソースを出してみたり、逆アセンブラでステップ実行すれば分かる。
このRL78アセンブラ、雰囲気的にはZ80なんだけど、妙に書きにくい部分が多々ありで、μVisionのように自由自在ではない。
特にインライン・アセンブラがメチャクチャ不便で、殆どインラインでは書けないんで、別ファイルにしてASMソースとしてゼロから書いてる。つまりCで書いた関数内の一部だけを高速化するとかが出来ない･･･多分。
その他「20bitのCPUである」ってことがアセンブラレベルでは非情に使い難い。
20bitだから昔の8086みたいなセグメント・レジスタやら64k範囲内アクセス用のnearやらfarやらミラー領域やら、手間のかかることが大量に出てくる。んま、Cで書いてる際には気にならないから良いか。
それにしても「#0x80」って何？なんなのこの書き方は？「$.lp0」だって凄い変態だよね。なんで「mov d,80h」や「JPNZ LP0」じゃダメなの？･･･んま文句を垂れたらキリが無いんで(^^;
取り敢えずレジスタだけを使って書いたけど、変数を使おうとすると更に変態になる必要があるんでパスしたい。
CS+内でデバッグ時、ポート値はSFRウインドウに、レジスタ値はCPUレジスタ・ウインドウに表示される。
PC側のアプリ
アプリはG10側に「サンプリングを開始せよ」を送信し、G10は200μS毎に6byteをPCに送信する。
アプリ側では受け取った6byteの半分（前半がCH0で後半がCH1）の3byeをInt32に変換してからADCのオフセットを加え、更にdoubleに変換してからてチャートに表示する。
オフセット量はADC入力をショート（電流ゼロ状態だから本当なら3byteのゼロが来るはず）したときの値から読み出した。
また1bitの大きさ（重み）は、適当な抵抗に決まった電圧をかけ、本来流れる電流を計算で出しておき、ADCから来た値と比べて出した。
もっとまともな計算方法があるはずだけど、ざっと合ってるから良しって事で。
＜抵抗に3.0Vを通電してCH0を実測した＞
ショート時、ADCから 740C0 が来た。740C0･･･これをオフセットとして使う
116.6Kの抵抗に3Vをかければ26uA=260uV（CH0のシャント抵抗は10Ω）流れるはず。この時ADCからは 87FC0 が来た。
87FC0 – 740C0 = 13F00 (81664D) で 、1uA辺りの係数は 26uA ÷ 81664 ≒ 0.00032･･･これを1bitの値とする。
for (int i = 0; i < rcvbytes; i += 6) {
int idx = (ch == 0) ? 0 : 3; // CH0は受信データの[0]から、CH1は[3]から
Int32 temp = (rxbuf[i + idx] << 16) + (rxbuf[i + idx + 1] << 8) + rxbuf[i + idx + 2];
double ad = 0;
if (ch == 0) {
temp = (temp - 0x740C0); // CH0はPLUS側に多めに出るのでマイナスする
if (temp < 0) temp = 0;
ad = (double)temp * ((double)(26.0 / 81664.0)); // CH0 0.00032
} else {
temp = (temp + 0x4300) & 0xffffff; // CH1はMINUS側に少な目に出るのでプラスする
if (temp > 0x7fffff) temp = 0;
ad = (double)temp * ((double)(30.430 / 1197446.0)); // CH1 0.000025
}
// トリガチェック
if (trgpos == 0 && checkBox_Trig.Checked == true) {
double trigval = double.Parse(textBox_Trig.Text);
if (ad >= trigval) trgpos = dcnt;
}
// チャート用に保存
df[dcnt++] = ad;
total += ad;
// for debug
_totalH += temp;
++_lpH;
}反省
24bitのADCを使っても素人工作なのでノイズ成分が多い。
と言うことなら16bitのADCで構わないわけで、それならここのINA226のシャント抵抗を取り替えて使う方が良さそう。
余計な工作も工夫もいらないし簡単だよね。
次回はINA226を使いmbedで作る
写真で見ると6432（2512inch）な薄膜チップ抵抗な感じなんで、これの1Ωと取り替えれば行けそうな予感だけど、サイズの合うのが見付からないかも。
ミスミの検索結果 （温度係数が±15ppm/℃で2500円だ！）。ちなみに巻き線抵抗で構わなければ1500円･･･やっぱ高いわ。
INA226PRCで試してみた
2019/12/7 INA226マニュアル Configレジスタ設定など 簡単な計算式
購入時点では25mΩ1W（MAX 3.2A）の薄膜シャント抵抗（誤差1%）が付いてるんだけど、これを外して手元にあった秋月の1Ω3W（誤差1%）を無理矢理くっつけて実験。本当はこの2500円のが良いんだろうけど高くて買えませんわ。チップ抵抗の型番とサイズ表
INA226の動作電圧範囲は0～36V、シャント抵抗は1Ω、8000～0x7FFFだから1bit辺り2.5μAかな？だとすれば電流の計測レンジはMAX±81.917mAなはず。
↓菊水の電圧発生器で10Vを出し、手元にあった誤差5％の抵抗を繋いで実測した。「」は計算値。
＜10Vでシャント抵抗1Ω＞
1M：27～30μA（0.03mA） ← 異常 「10μA」
470K：40～42μA（0.04mA） ← 異常「21.2μA」
100K：117～120μA（0.12mA） ← 怪しい「100μA」
47K：227～230μA（0.23mA）
20K：520～522μA（0.52mA）
10K：1,025～1,027μA（1mA）
2K：5,060～5,062μA（5mA）
1K：10,125～10,127μA（10mA）
470：21,515～21,517μA（21mA）
240：42,925～42,927μA（43mA）
ショートすると81,917でOverFlow
抵抗値が大きいと誤差が大きく出るようなので、電圧を1Vにして計測してみた。
＜1Vでシャント抵抗1Ω＞
100K：10μA
47K：22.5μA
良いみたい。
1bitの誤差は仕方ないんで結構正確。
ファームは元々INA260用に作ってあった「LPC1114＋mbed」のを改造した。
INA260とINA226はソケットで取り替え可能にし、電源投入時にConfigRegを読み出して、0x6127ならINA260、0x4127ならINA226と判定してる。
I2Cで読み出してUARTでバラバラ連続送信してTeraTermで表示。
シャント抵抗10Ωで実験
手元にあった秋月の10Ω3W（誤差1%）をくっつけて実験した。
良い感じで10倍の精度で電流を測れた。
MAXは±8.1mAになるけど、0.25μA/bitで出てる感じで、これで行きますわ。
