RL78/G13 マニュアルでは分からない実際の消費電流を測る

どの程度の省エネCPUか調べてみました。
使ったCPUはRL78/G13(秋月の R5F100LGAFB ROM128K, RAM12K, 64PIN）。
サブクロック発生用にEPSONのRX8900（2.5～5.5V/ 0.7μA）のFOUTを利用してます。

あわせて読みたい

RL78の記事一覧はこちらです。

CPUの諸元

2019/4/4
電圧：3V（低速メインモード1.8～5.5V）。
メインクロック（CPU・周辺用）：オンチップOSC fCLK=1Mhz。
サブクロック（RTC・WDT・12bitIT用）：RX8900のFOUTで fSUB=32.768KHz。
周辺はUART、AD（+コンパレータ）、IT12を使用（WDTはSTOP中はカウント停止）。
空きポートの処理はしてない。
G13内蔵のRTCの定周期（およびALARM）INTRで目覚める設定にして実験した。

結果

周辺停止+stop中は1.8μA。
RTCで目覚め、UART+AD（+コンパレータ）+I2CをONにすると750μA。

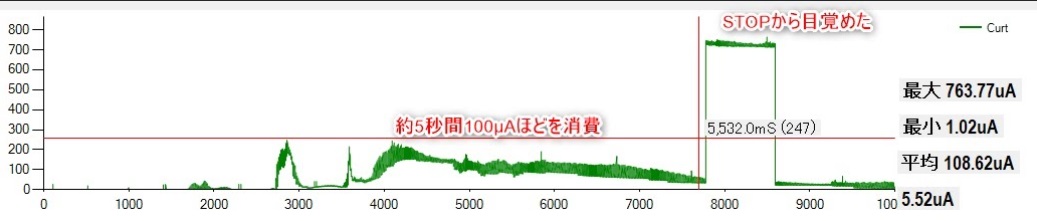

ただ、何かの拍子に消費電流が多くなることがある（下図は自作の微少電流計で計測）。
ソースはこんな感じ。

void MyStop(void)
{
    // 寝る前に電気食いを止める
    R_UART0_Stop();  // uart
    R_ADC_Stop();    // ad
    R_ADC_Set_OperationOff(); // コンパレータも止める
    R_IT_Stop();     // it12
    // CPUをSTOP → RTCの定周期（およびALARM）INTRで目覚める
    STOP();
    // 目覚めたら電気食いを起こす
    R_UART0_Start(); // uart
    R_ADC_Start();   // ad
    R_ADC_Set_OperationOn();  // コンパレータ動作許可
    R_IT_Start();    // it12
    R_WDT_Restart(); // wdtはリセットしておこう
}
